東莞一勝百模具有限公司
卓越的工模具鋼材方案提供商
服務(wù)熱線：0769-22692345
郵箱：assab@vip.163.com
卓越的工模具鋼材方案提供商
一勝百瑞典壓鑄模具鋼是一種高硬度高韌性結(jié)合的新型塑膠模具鋼，具有良好的機(jī)加工性能、優(yōu)異的焊接性能和良好的抗變形性能，制作的模具具有良好的抗變形能力，避免模具非正常失效。保證模具使用可靠安全且有比較長的使用壽命，降低拋光成本，可獲得更好的拋光表面。NIMAX模具鋼應(yīng)用于注塑模具、切削工具的夾持材料和熱流道歧管結(jié)構(gòu)件，而且不需要預(yù)熱及后續(xù)處理，減少模具制作周期并使模具維護(hù)更容易。

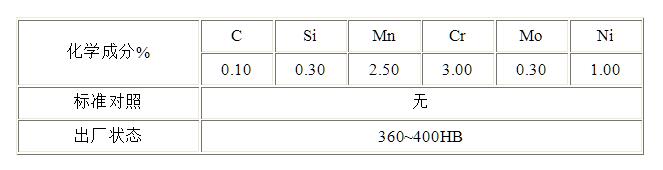

一勝百壓鑄模具鋼是一種低碳塑膠模具鋼材，出廠硬度約為~40 HRC。
1、良好的機(jī)加工性能；
2、優(yōu)異的焊接性能；
3、良好的拋光性和皮紋性能；
4、良好的抗變形性能；
5、沖擊韌性和斷裂韌性；
6、均勻的截面組織性能；
7、良好的機(jī)加工性和焊接性能。
一勝百壓鑄模具鋼適合制作不同類型的塑料模具，他擁有良好的加工性能及韌性，也適合用于很多工程上的支撐材料。不需要預(yù)熱及后續(xù)處理，減少模具制作周期并使模具維護(hù)更容易。高硬度結(jié)合高韌性，使模具具有好的抗變形能力，避免模具非正常失效，保證模具安全、可靠且比較長的使用壽命。
1、注塑模具；
2、鍛造及壓鑄模具的模座材料；
3、切削工具的夾持材料；
4、熱流道歧管結(jié)構(gòu)件。

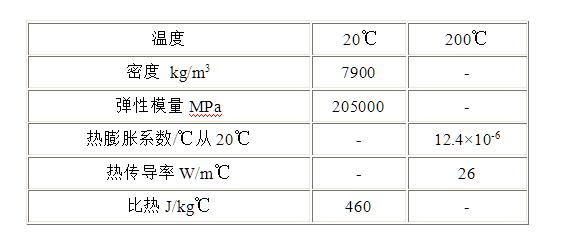

物理性能：硬度HRC37-40。
除非有特別指定，樣品取自截面尺寸為596 x296 mm的板料中心部位；不同的機(jī)械性能測量值取決于原大料的尺寸、取樣位置、方向以及硬度和實(shí)驗(yàn)溫度。
抗拉強(qiáng)度：硬度~370HB。
![一勝百壓鑄模具鋼](images/15166979107964888.jpg" "一勝百壓鑄模具鋼")
抗壓強(qiáng)度：硬度~370HB。
抗壓強(qiáng)度, Rc0.2=1000MPa。
一勝百壓鑄模具鋼建議在供貨狀態(tài)使用，其硬度不能通過后續(xù)熱處理來提高，但是能通過回火降低。該材料不推薦做回火，因?yàn)楸M管回火能降低材料的硬度，同時也降低了材料的韌性。模具熱透后經(jīng)過2小時保溫，可以得到如下預(yù)期硬度結(jié)果。假如鋼材暴露在高溫環(huán)境中導(dǎo)致強(qiáng)度及硬度降低，可以采用以下措施來恢復(fù)原始狀態(tài)：加熱至850°C, 保溫30分。循環(huán)空氣中冷卻。
火焰及感應(yīng)淬火
一勝百壓鑄模具鋼之表面硬度不能通過感應(yīng)淬火及火焰硬化來提高。
氮化及其氮碳共滲
氮化能提高表面的硬度及耐磨性，建議最好采用如下工藝以獲得最佳效果：
1. 粗加工；
2. 在450 - 480°C去應(yīng)力模具熱透后冷卻至室溫；
3. 磨削；
4. 氮化。

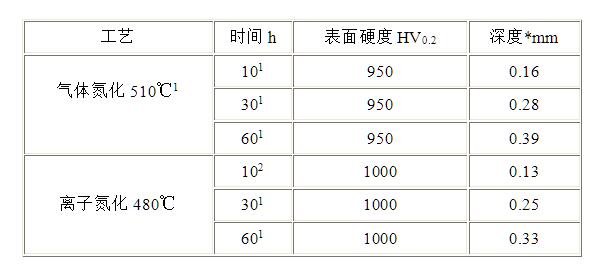

下表為氮化深度及表面硬度的近似值：
* 氮化深度是指比基體硬度值高50 HV0.2到表面的距離
超過500°C和大于 10 h的氮化工藝不建議做，會顯著降低硬度和韌性。
表面硬化
表面硬度能夠通過表面硬化來提高。在碳活性度為0.65、溫度為850°C氣氛中保溫2h，隨即在170°C回火1h，能得到深度為0.3mm，硬度為659MHV的滲碳層。
相比其他材料，EDM過程中產(chǎn)生的熱影響層硬度并不比基體鋼材的用度更高，因此，熱影響層很容易去除。

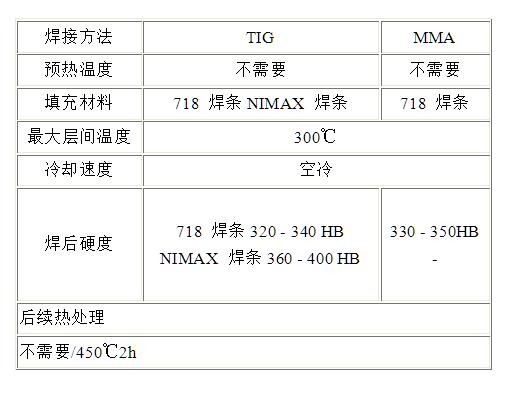

焊接前通常不需要預(yù)熱，焊后無需熱處理。假如不希望產(chǎn)生劇烈的應(yīng)力狀況，建議焊接后在450oC回火2h。
一勝百壓鑄模具鋼非常適合皮紋處理，低的含硫量和均勻的組織確保他能準(zhǔn)確并且一致地重現(xiàn)需蝕刻樣本。
一勝百壓鑄模具鋼具有良好的拋光性能，這是由于低硫含量及均勻的組織確保了良好的拋光性能。
想要了解更多有關(guān)一勝百瑞典壓鑄模具鋼信息可以跟一勝百模具（東莞）有限公司服務(wù)熱線（0769-22692345）聯(lián)系，以獲得更多有關(guān)鋼材選擇、應(yīng)用、熱處理及庫存等相關(guān)資料。
粵公網(wǎng)安備 44538102000014號
