瑞典xw42模具鋼

瑞典xw42模具鋼是一種含鎢的高碳、高鉻合金鋼,具有高耐磨性、高抗壓強度和優(yōu)良的整體淬透性，應(yīng)用于廢塑料切碎刀，拉刀和鑲嵌件。在XW-42模具鋼的焊接過程中采取適當(dāng)保護措施可以獲得好的焊接效果(比如提高焊接作業(yè)溫度,焊縫預(yù)加工，合適的焊條和焊接程序等)，如模具補焊后須拋光或光蝕刻花,則必須選用與模具鋼材化學(xué)成分相同的焊條。

瑞典xw42

瑞典xw42模具鋼特性

1、高耐磨性；

2、高抗壓強度；

3、淬硬后具有高的表面硬度；

4、優(yōu)良的整體淬透性；

5、淬硬時，具有優(yōu)良的穩(wěn)定性；

6、優(yōu)良的抗回火軟化性。

瑞典xw42模具鋼化學(xué)成分

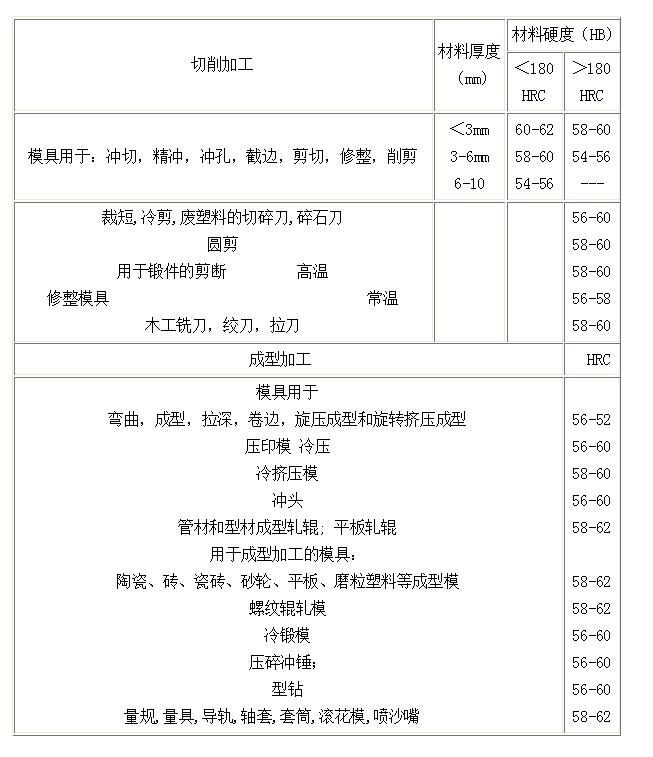

瑞典xw42模具鋼用途

一勝百XW-42常被推薦用作需要很好耐磨性和適當(dāng)韌性（抗沖擊）的模具，一勝百XW-42很適合用作大型模具中的鑲嵌件。其除了適用于XW-5應(yīng)用范圍外，通常還可以使用在切削厚且載荷的成型加工模具上。

瑞典xw42模具鋼用途

瑞典xw42模具鋼出廠狀態(tài)

一勝百XW-42可提供多種供貨，包括：熱軋態(tài)，預(yù)加工態(tài)和精加工態(tài)，另外還能以空心棒形式供貨。

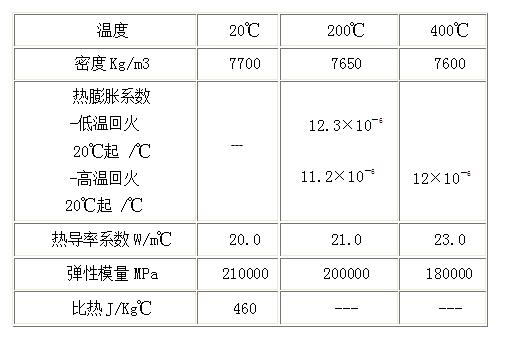

一勝百XW-42物理性能

淬硬、回火至62HRC，其在室溫和高溫時的物理性能。

瑞典xw42

一勝百XW-42的抗壓強度（近似值）

瑞典xw42

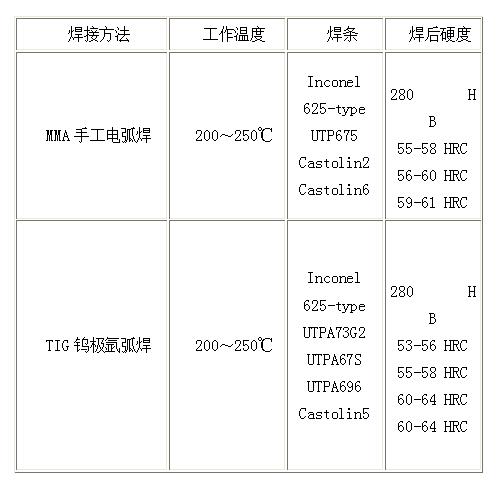

一勝百XW-42焊接加工

在模具鋼的焊接過程中采取適當(dāng)保護措施可以獲得好的焊接效果(比如提高焊接作業(yè)溫度,焊縫預(yù)加工，合適的焊條和焊接程序等)，如模具補焊后須拋光或光蝕刻花,則必須選用與模具鋼材化學(xué)成分相同的焊條。

瑞典xw42

瑞典xw42模具鋼熱處理

1、軟性退火：在保護氣氛下，加熱至850℃，均熱后，以每小時10℃爐冷至650℃，然后空冷。

2、消除應(yīng)力：模具經(jīng)粗加工后，應(yīng)加熱至650℃，均熱保溫兩小時，緩慢冷卻至500℃，然后空冷。

3、硬化（淬硬）處理：預(yù)熱溫度：650-750℃；奧氏體化溫度：990-1050℃，通常選擇1000-1040℃。

瑞典xw42

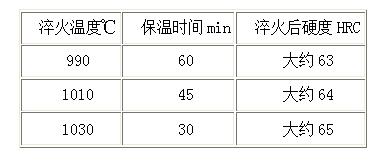

保溫時間=模具整體加熱到奧氏體化溫度后的持續(xù)時間。模具在硬化過程中，必須加以保護以防止脫碳和氧化。

4、淬冷介質(zhì)：油冷(僅適用于很簡單的模具)；在真空爐中,高速氣體冷卻流動的空氣/氣體；在鹽爐或流態(tài)爐中,180-500℃，分級淬火后空冷。

注意:模具冷卻至50-70℃，后立即回火(XW-42所有標(biāo)準(zhǔn)規(guī)格尺寸的模具都可淬透)。

5、回火：回火兩次且每次回火后都冷卻到室溫，最低回火溫度是180℃，每次回火至少保溫兩小時。

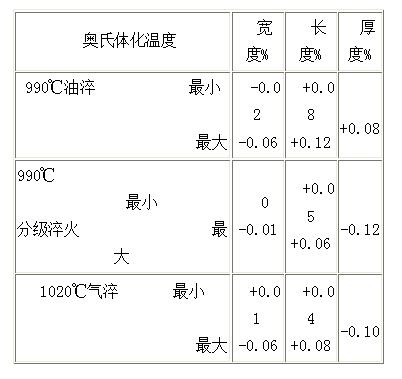

6、淬火中的尺寸變化(樣品尺寸：100×100×25毫米)

瑞典xw42

7、深冷處理：尺寸穩(wěn)定性要求高的工件應(yīng)當(dāng)采用深冷處理，這類處理主要應(yīng)用于量規(guī)量具和某些結(jié)構(gòu)零件上。淬火后立即將工件冷卻到-70℃至-80℃之間，保持3-4小時，然后在回火，深冷處理可使工件硬度提高1-3HRC，避免形狀復(fù)雜模具以免增加破裂風(fēng)險。時效溫度是110-140℃、保溫時間25-100小時。

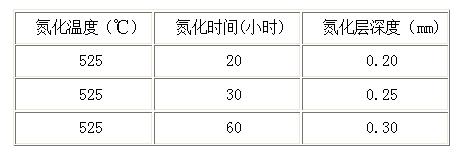

8、氮化處理：工件經(jīng)氮化處理后表面形成硬化層，其具有很高的耐磨性和抗侵蝕性，同時耐腐蝕性能也得到提高。在525℃氮氣中氮化處理后，工件表層硬度約為1150HV1。570℃軟氮化處理兩小時后,工件表層硬度約為800 HV1具有此硬度的硬化層為10-20微米。

瑞典xw42
