東莞一勝百模具有限公司
卓越的工模具鋼材方案提供商
服務(wù)熱線：0769-22692345
郵箱：assab@vip.163.com
卓越的工模具鋼材方案提供商
一勝百718h模具鋼為真空熔煉之鉻－鎳－鉬合金鋼，具有加工性能良好、優(yōu)良的拋光性及光蝕刻花性能等，出廠前已經(jīng)過淬硬及回火處理，相對于其他模具鋼對比它縮短模具制作周期，無淬裂和熱處理變形風(fēng)險等優(yōu)勢。718h模具鋼應(yīng)用于高表面光潔度之塑膠制品模具、構(gòu)造零件及軸，而且它優(yōu)良的拋光性能，通常采用氧化鋁或鉆石膏拋光。

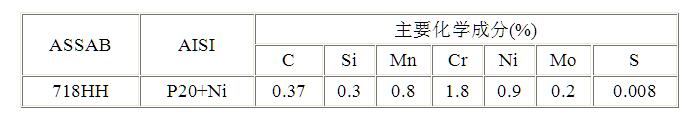

一勝百718h的出廠硬度:硬化及回火至約330~370HB。
1、優(yōu)良的拋光性及光蝕刻花性能；
2、加工性能良好；
3、高純凈度及優(yōu)良的均一性；
4、耐磨性更好，模具壽命更長。
1、無淬裂和熱處理變形風(fēng)險；
2、無需熱處理費(fèi)用；
3、縮短模具制作周期；
4、降低模具制作所需成本（例，無需矯正變形）；
5、模具易于修改；
6、可施以氮化及火焰硬化處理,以增進(jìn)模具的表面硬度及耐磨性。
大型尺寸如厚度超過100mm已預(yù)加工,鋼材表面經(jīng)粗銑,為用戶提供以下的便利：
1、節(jié)省重量；
2、已去除鋼材表面的脫炭層（黑皮）；
3、標(biāo)準(zhǔn)尺寸（正公差）；
4、減少機(jī)械加工量；
5、無氧化層,降低機(jī)加工量及刀具磨損。
1、大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具；
2、高表面光潔度之塑膠制品模具；
3、吹塑模；
4、由于硬度高，可用于塑膠模具中之滑塊；
5、成形工具，壓縮－制動模（彎板機(jī)模），（視生產(chǎn)需要可施加火焰硬化或氮化處理）；
6、構(gòu)造零件及軸。

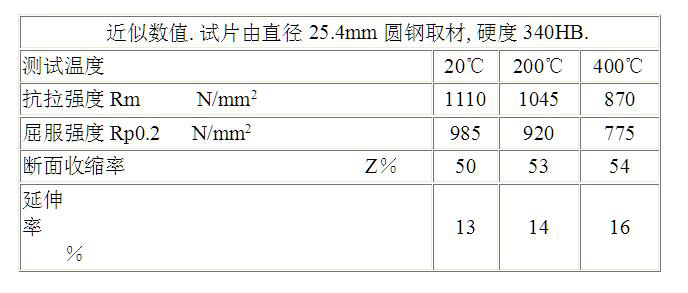

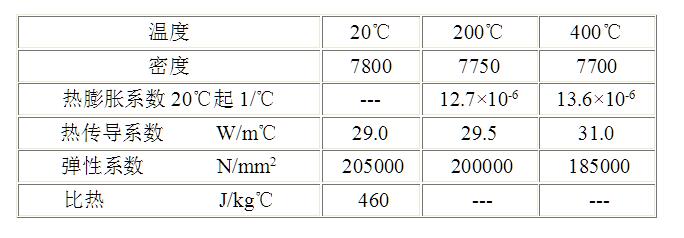

一勝百718h淬硬及回火至340HB硬度時,在室溫及高溫的物理性質(zhì):
最后階段的精放電加工，應(yīng)以小電流高頻率進(jìn)行。放電后模具表面應(yīng)研磨去處“電火花白層”，模具在500℃再回火一次以去除應(yīng)力。
應(yīng)盡量避免模具的焊接，因焊接會增加模具破裂的危險性。若模具必須補(bǔ)焊，焊接前模具須預(yù)熱，預(yù)熱溫度為：200℃－250℃。
注：大的焊補(bǔ)，焊補(bǔ)后需進(jìn)行去應(yīng)力處理。
正確的研磨技巧能避免研磨裂紋更能增進(jìn)模具的壽命。低溫回火的模具對研磨特別敏感；研磨砂輪必須適當(dāng)?shù)男拚麂J，并盡可能選擇較軟，粘結(jié)度低，開放式晶粒的砂輪。限制最高圓周速度，并使用大量的冷卻液。
一勝百718h預(yù)硬鋼材具有優(yōu)良的拋光性能。通常采用氧化鋁或鉆石膏拋光，常用的步驟：
1、研磨后預(yù)留0.05mm；
2、45號鉆石膏拋光，達(dá)均勻的表面；
3、15號鉆石膏再拋光；
4、3號鉆石膏拋光，或表面光潔度要求膏的模具須采用1號鉆石膏。
注：每種鋼材皆有最適當(dāng)?shù)膾伖鈺r間；拋光時間的控制視鋼材的硬度及拋光技巧。過長的拋光會影響模具表面的光潔度（例，橙皮紋（桔皮）的產(chǎn)生）。
718h由于硫含量低而特別適合光蝕刻花，模具表面可確保均勻及精確的花紋。
東莞一勝百模具有限公司專注于提供優(yōu)質(zhì)一勝百718h模具鋼和配套服務(wù)的經(jīng)銷商，擁有瑞典一勝百模具鋼材公司給予的解決方案與服務(wù)支持,如有疑問請致電服務(wù)熱線：0769-22692345。
粵公網(wǎng)安備 44538102000014號
