一勝百635模具鋼

一勝百635模具鋼是一種鉻鉬釩合金鋼材，具有良好的耐磨性、高韌性和熱處理時(shí)尺寸穩(wěn)定等特點(diǎn)，耐磨性與韌性的良好配合促進(jìn)適合制成不同的模具，采用635模具鋼制成的模具，具有良好的抗磨粒磨耗性、安全性及長(zhǎng)生產(chǎn)壽命，應(yīng)用于冷作模具和塑膠模具。同時(shí)，可通過(guò)火焰淬火硬化至56~60HRC，淬硬層達(dá)5mm，在模具異常失效后易于維修，降低模具維修費(fèi)用，獲得最佳經(jīng)濟(jì)效益。

一勝百635模具鋼的特點(diǎn)

1、高韌性；

2、良好的耐磨性；

3、良好的淬透性；

4、熱處理時(shí)尺寸穩(wěn)定；

5、良好的焊接性；

6、良好的火焰硬化和高頻感應(yīng)硬化性能。

一勝百635模具鋼

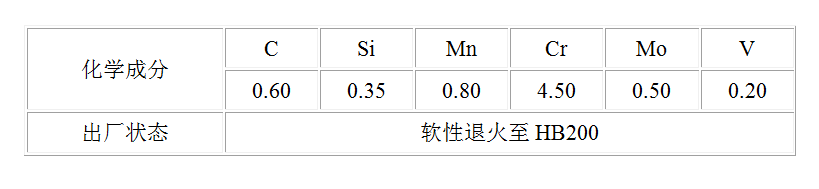

一勝百635模具鋼的化學(xué)成份(%)

一勝百635模具鋼

一勝百635模具鋼的應(yīng)用

1、冷作模具；

2、塑膠模具。

冷作模具的應(yīng)用

⒈一般的沖壓和成形；

⒉厚板的沖壓和成形；

⒊深度拉伸；

⒋壓花模；

⒌形狀復(fù)雜的冷擠模；

⒍冷軋；

⒎剪切刀刃；

⒏原型工具。

傳統(tǒng)冷作工具鋼

目前大多數(shù)沖壓模具采用傳統(tǒng)的煉鋼技術(shù)生產(chǎn)的剛才制作而成，如O1、A2、D2、D3或D6。這些鋼種提供足以的耐磨性，而且硬度范圍能滿足大多數(shù)應(yīng)用的要求。但由于這些鋼材的韌性低，火焰硬化和高頻感應(yīng)硬化以及焊接性能差，常常造成生產(chǎn)效率低，而且模具失效后的維修費(fèi)用高。為了克服以上弱點(diǎn)，發(fā)展了635這個(gè)鋼種，目的是為了獲得最佳經(jīng)濟(jì)效益，即每生產(chǎn)一件產(chǎn)品能保持最低的成本。

目前工業(yè)發(fā)展的要求

在過(guò)去的10年種沖壓行業(yè)發(fā)生了許多變化。不銹鋼和表面涂層鋼帶獲得廣泛使用，并發(fā)展了高速?zèng)_壓機(jī)器。由于即時(shí)供貨的生產(chǎn)方式和提高生產(chǎn)效率的需要，對(duì)模具壽命的要求也相應(yīng)提高。選用傳統(tǒng)的工具鋼所制成的沖壓模具，由于性能差往往造成生產(chǎn)效率低。一勝百635模具鋼優(yōu)良的綜合性能，滿足被加工材料和現(xiàn)代化生產(chǎn)方式的要求。一勝百635模具鋼的高度安全性保證了最佳的模具性能和最高的生產(chǎn)效率。

塑料模具的應(yīng)用

⒈高產(chǎn)量的模具；

⒉增強(qiáng)塑膠材料的模具；

⒊壓塑模具。

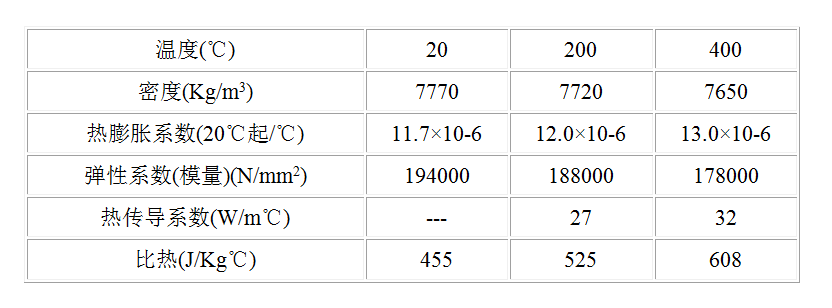

⒈物理性能

經(jīng)不同溫度回火后的室溫沖擊強(qiáng)度近似值。淬火溫度960℃，空冷，回火兩次

一勝百635模具鋼
